Technik 2009
Neues 2m Relais 2009:
Mitte 2009 wurde die Genehmigung für ein zusätzliches 2m Relais erteilt. Standort ist ebenfalls der Tower auf dem Baker Flugfeld. Angesichts des ohnehin recht üppigen Angebotes von Relaisstationen für eine aussterbende Zunft sollte das neue Relais zu keiner weiteren Segmentierung der Anwender beitragen, sondern eine Ergänzung der vorhanden Technik sein. Das bestehende 70cm Relais und das neue 2m Relais wurden daher zusammengeschaltet.
Zusätzliche Technik:
- Motorola 2m Relais MC-Compact
- 4-Topf Duplexfilter
- 2x Kathrein 2m-Dipol
- NF-Mixer + NF-Verteiler
- gemeinsame Ablaufsteurung
Bei der Gelegenheit wurde die Empfindlichkeit des 70cm Relais verbessert:
- zusätzliches Kathrein Filter im 70cm RX-Pfad
- Vorverstärker 10dB
ToDo:
- Beim Tasten des Sender gehen die 2 Lüfter auf volle Drehzahl. Das schreckt Nachts zeitweise die Flieger aus ihrem Schlaf (Relais-Kennung alle 10min). Es muss entweder eine Geräuschdämmung, oder eine stufenlose temperaturabhängige Lüfterregelung eingebaut werden.
Veränderungen 2009:
- Austausch Duplexfilter gegen ein anderes besser abstimmbares Kathrein 6-Kammer Filter (727460) mit 5MHz Duplexabstand. Dadurch geringere Durchlassdämpfung in beiden Richtungen. Die Leistung am Filterausgang steigt damit von 7W auf 15W.
- Verringerung des NF-Pegels vom RX auf den Clipper/Kompressor wg. stellenweise auftretender TX-Hubbegrenzung (TX-Stummschaltung), vor allem bei Stationen mit mehr als 5kHz Hub (gell Chris!).

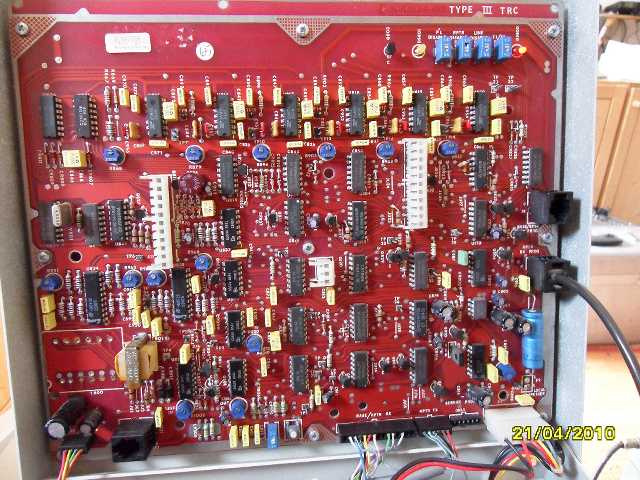

NF-Board Motorola 2m Relais

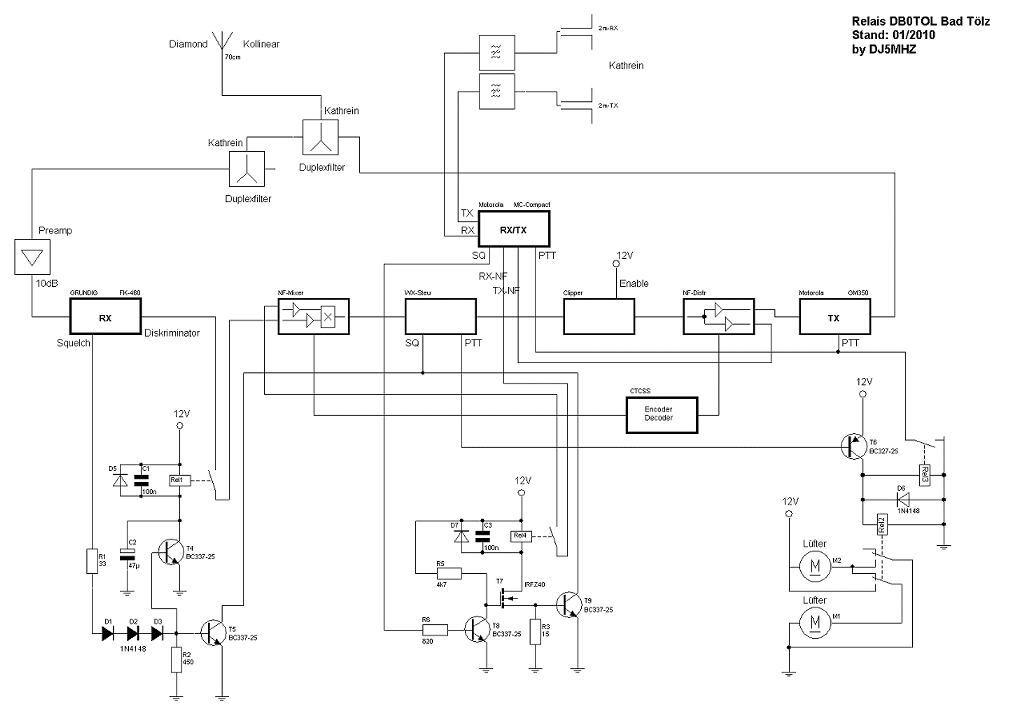

Blockschaltbild
